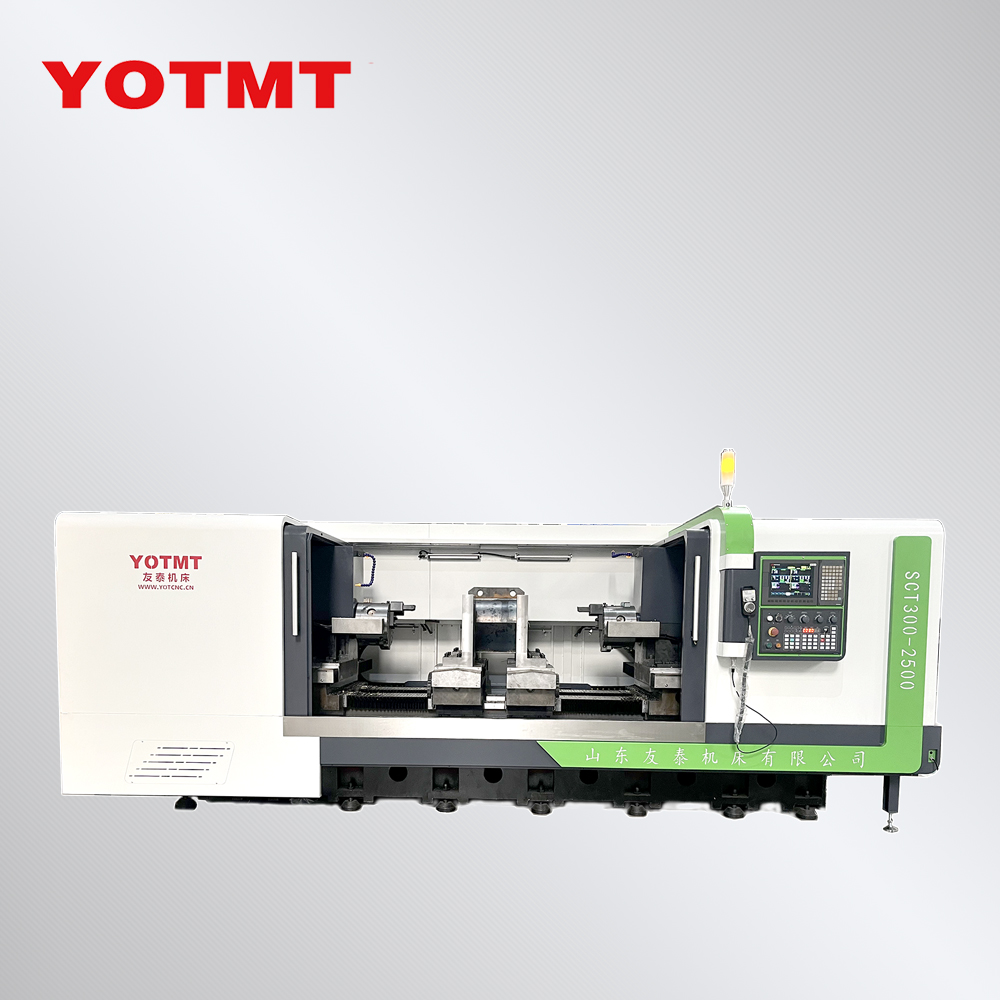

双面CNC钻孔机,可调节工具主轴

核心设计:水平双侧CNC钻孔机
双主轴:BT40/BT50
CNC控制器:KND/GSK/FANUC/SIEMENS/MITSUBISHI可选,
CNC类型:双通道绝对值总线
夹紧:以自我为中心的固定装置
型号大小:自定义以下图纸
保护:是的
小型的。自定义:1集
SKU:
状态:
数量:

PDF导出

  • sct

  • YOTMT


|申请视频




|  争论

项目 单元 范围
用法
工件直径 毫米 100〜300
工件长度 毫米 1000〜4000
过程详细信息
边缘孔钻孔,挖掘,无聊,铣削
自定义详细信息
直径,零件长度
功能
具有铁路末端的完成器工艺
细节
轴  每侧
2〜3



CNC控制器
双通道


knd.gsk.fanuc.siemens .....可选
ATC
升级选项



概述
整体机器尺寸(大约) 毫米 5400×2100×2600
整体机器重量(大约) 公斤 7000
总功率(大约) KW 40



|详细信息

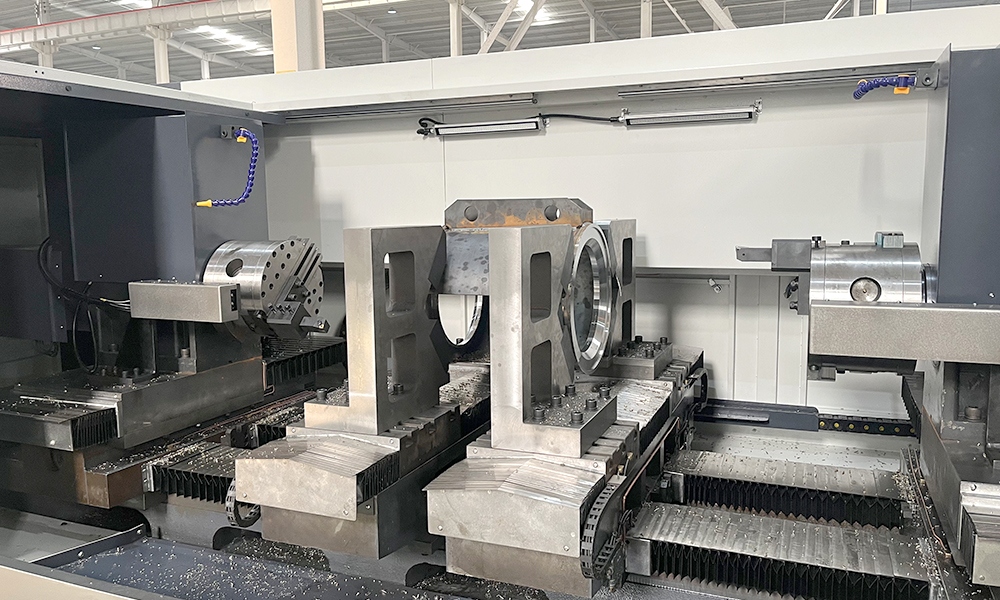

双侧无聊的机器(1)


与传统车间相比

加工精度:

传统车床在处理较高的长度比率时处理圆柱误差,并且很难确保孔系统的同心性。双头无聊的CNC机器可以用两个轴同时钻​​孔,这可以减少工件的变形,并更好地确保圆柱度和同心性。精度误差可以在很小的范围内控制,例如±0.01mm以内,在加工发动机块的主轴承孔方面具有显着优势。处理

效率:

传统的车床单载处理对深孔或多孔系统的效率较低;双头无聊的CNC机床可以在两个轴上同时处理对称孔。如果处理特定的工件,则可以将时间缩短40%-60%。


处理灵活性:

传统车床在处理复杂的孔形状方面有局限性;双头无聊的CNC机床由CNC编程控制,可以处理复杂的孔结构,例如特殊形状的孔和阶梯孔,适应现代复杂部件的处理。

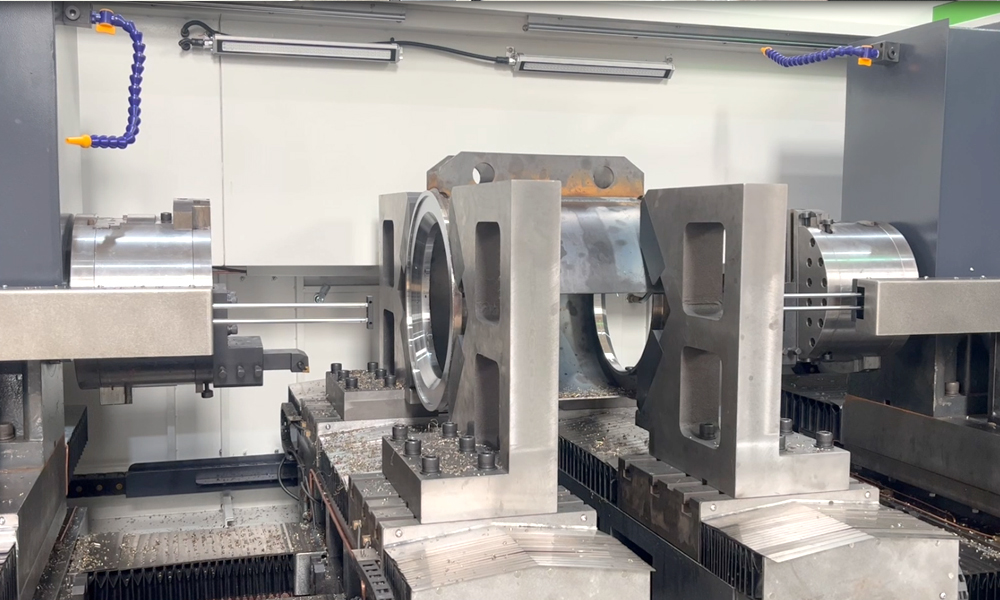

双侧钻孔机(3)

与单侧无聊的机器相比


同心:


单面钻孔机的过程是序列的两孔,由于各种因素,易于同心偏差,误差约为±0.03mm;双头无聊的CNC机床,具有两个轴同时工作的轴可以实时补偿错误,并且同心性能达到±0.03mm。在0.01mm之内。


切割力平衡:


单侧钻孔机的切割力很容易引起工件的位移和变形。双头无聊的CNC机床的切割力相对平衡,在处理薄壁零件的孔时可以避免过度变形,从而确保准确性和质量。

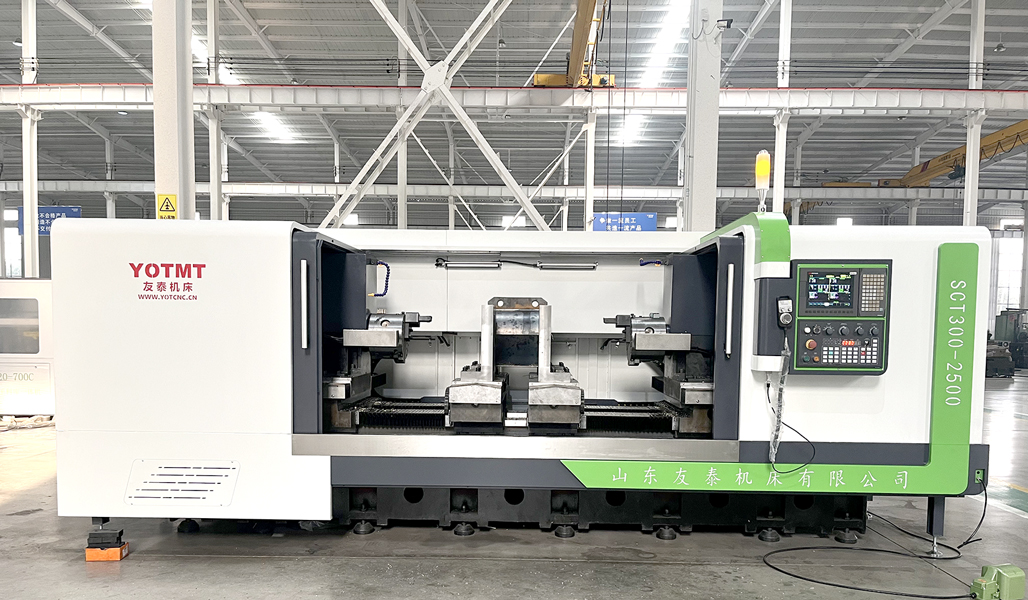

CNC Borinng



|  产品射击


每侧3轴,可调节直径工具主轴,

双通道或单通道控制系统是可选的,并且双面反向存储是可选的。

根据实际处理需求选择相应的配置和成本控制。

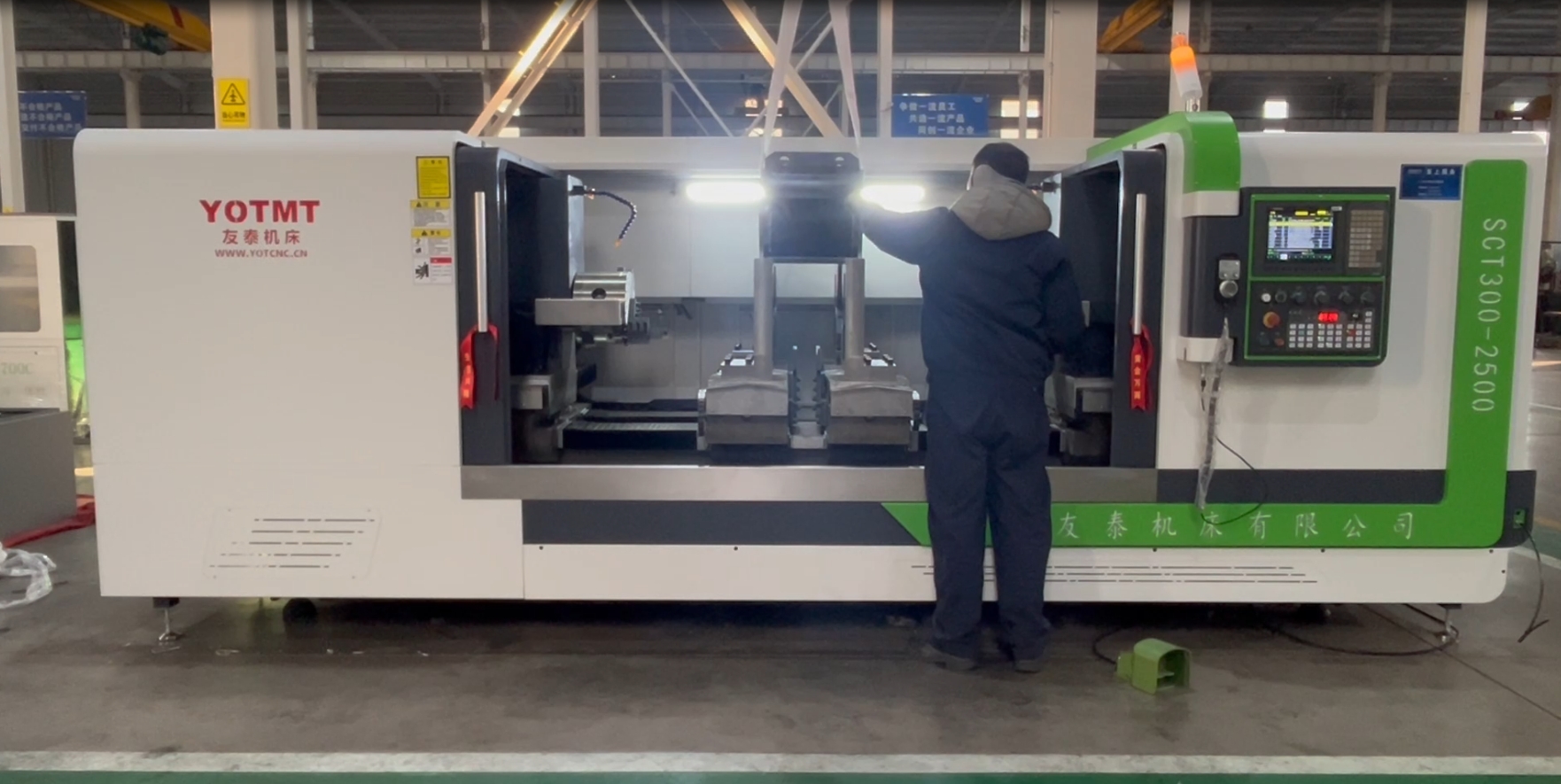

CNC无聊(1)
